เครื่องซักผ้าระบบกึ่งอัตโนมัติ

เครื่องซัก ผ้า เป็นเครื่องใช้ไฟฟ้าที่อำนวยความสะดวก ใช้ในการซักผ้า ช่วยให้ซักเสื้อผ้าได้สะดวกและเสร็จรวดเร็ว ในปัจจุบัน เครื่องซักผ้ามีทั้งทั้งระบบซักผ้าธรรมดาไม่ซับซ้อน บางรุ่นเป็นระบบ อัตโนมัติ ซักผ้าได้เร็ว และสามารถนำผ้าออกมารีดได้เลย

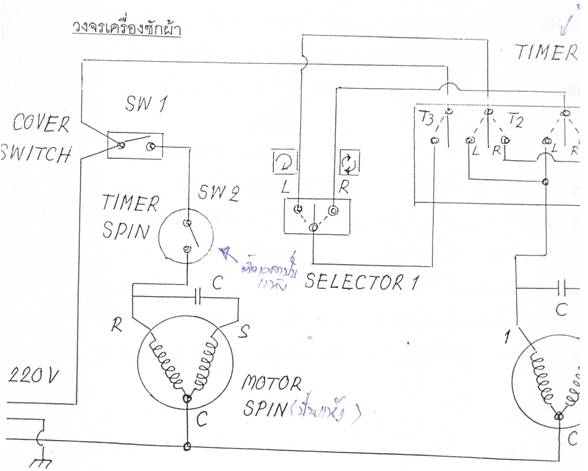

วงจรเครื่องซักผ้า

หลักการทำงาน
เครื่องซักผ้ามีส่วนของการทำงาน 2 ส่วน คือ
 1. ส่วนของมอเตอร์ซักผ้า  ( MOTOR WASH )
     ไฟฟ้าจากปลั๊กไฟ ไหลไปรอที่ขั้วสวิทช์ 13 เมื่อบิดสวิทช์ TIMER WASH ไปทางทิศทางตามเข็มนาฬิกา ทำให้หน้าหน้าสัมผัสสวิทช์ 13 แตพกัน ไฟไหลผ่าน SELECTOR 1 ซึ่งสวิทช์ SELECTOR 1
ใช้เพื่อปรับเลือกว่างจะให้ซักผ่านทางเดียวหรือ 2 ทาง ( เลือกให้มอเตอร์หมุนทางเดียว หรือมอเตอร์หมุน 2ทาง ) ถ้าเลือกปรับไปทาง
L ไฟจะไหลไปที่ T2 (สวิทช์ TIMER WASH เป็นสวิทช์ที่ใช้ระบบการทำงานแบบตั้งเวลา จะมีกลไก และเฟือง เป็นตัวทดรอบหมุน ในขณะที่เฟืองหมุน ก็จะมีกลไฟ ไปดันหน้าผัมผัสของสวิทช์ T2 และT1 ให้หน้าสัมผัสสวิทช์แตะกัน ตามช่วงเวลาที่ได้ออกแบบไว้ ขึ้นอยู่กัยยี่ห้อ และรุ่น ซึ่งจะทำงานคล้ายๆ กัน แต่รูปแบบของตัว MOTOR WASH จะมีรูปร่างต่างๆ กัน ) ถ้้ากลไกของสวิทช์ MOTOR WASH ของ T2 สวิทช์แตะทาง L  ไฟจะไหลเข้าทางมอเตอร์ที่ขา 1 ซึ่งขณะนี้ขา 1 จะกลายเป็นขารัน R และมี คอมเดนเซอร์ ต่อคร่อมไปที่ขา 2 ซึ่งที่ขา 2 จะเป็นขาสตาร์ท S ทำให้มอเตอร์ออกตัวหมุน ไฟไหลผ่านขดลวดรันครบรอบที่คอมมอนด์ C ออกทางสายปลั๊กไฟครบรอบไฟ และมอเตอร์จะหมุนซ้ายหรือหมุนขวาขึ้นอยู่กับ
สวิทช์ MOTOR WASH  หน้าสัมผัสสวิทช์จะแตะทางด้านใดและทำงานต่อเนื่องกัน จนกว่าสวิทช์ MOTOR WASH  ที่ตั้งเวลาไว้จะ OFF ทำให้ไฟหยุดไหล มอเตอร์ถังซักหยุดการทำงาน
 2.   ส่วนของมอเตอร์ปั่นแห้ง
       หากต้องการปั่นแห้งผ้าที่ซักแล้ว เมื่อไส่ผ้าลงในถังปั่นแห้งแล้วปิดฝา สวิทช์ SW1  จะแตะไฟไหลผ่านมาที่สวิทช์ SW2 เป็นสวิทช์ตั้งปั่นแห้ง (TIMER SPIN) เมื่อบินสวิทช์ทางตามเข็มนาฬิกา หน้าสัมผัสสวิทช์จะแตะ ไฟไหลเข้าขดลวดรัน R และไฟผ่านคอมเดนเชอร์ เข้าขาสตาร์ท S ทำให้มอเตอร์ออกตัวหมุนไฟไหลผ่านขดลวดรันรอบที่ขาคอททอนด์ C ทำให้มอเตอร์หมุนปั่นผ้าให้แห้งมอเตอร์จะหยุดเมื่อสวิทช์ตั้งเวลาหมุนมาอยู่ ที่ตำแหน่ง OFF หรือถ้าเปิดฝาถังปั่นแห้ง
ออกสวิทช์ SW1 ก็จากออก ทำให้ไฟหยุดไหลผ่าน MOTOR SPIN
ผลก็คือมอเตอร์ หยุดหมุน หยุดการปั่นแห้ง

อาการเสียของเครื่องซักผ้า
( 1 ) อาการมอเตอร์ถังซักไม่หมุน ถังปั่นแห้งใช้ได้ปกติ
 1.1 เช็คสายไฟขาด หนูกัดสายขาด ต่อให้ตรงสีที่ขาด
 1.2 สวิทช์ TIMER WASH เสียปกติเสียจะไม่ได้ยินเสียงเฟืองและกลไก ทำงาน หน้าสัมผัสสวิทช์ไม่แตะ ไฟไม่สามารถไหลเข้าขดลวดมอเตอร์ซักผ้าได้ ถ้าเป็นสวิทช์ TIMER WASH  ตัวใส่ๆ จะมองเห็นกลไกการทำงานชัดเจน ถ้าเสียให้เปลื่อนตัวใหม่หรือสวิทช์ SELECTOR ที่เลือกระบบการซักที่จะให้หมุนทางเดียวหรือสองทาง ถ้า SELECTOR เสียซึ่งเป็นทางผ่านของไฟฟ้า ทำให้ไฟไม่สามารถผ่านหน้าสัมผัสของสวิทช์ได้ ทำให้มอเตอร์ไม่หมุน
 1.3 คอนเดนเซอร์สตาร์ท เสีย ทำให้มอเตอร์ไม่สามารถออดตัวหมุนได้เวลาเปิดเครื่องให้ทดลองใช้มือหมุนแกน มอเตอร์ ถ้ามอเตอร์หมุนต่อไปได้แสดงคอนเดนเซอร์ เสีย หรือถอดคอนเดนเซอร์ มาวัดก็ได้
 1.4 มอเตอร์ชอร์ต ไหม้ ให้ทอลองต่อมอเตอร์ตรงก็ได้ ถ้าต่อแล้วมอเตอร์ไม่หมุน แสดงว่ามอเตอร์ ให้ถอนตัวมดเตอร์ไปพันใหม่
( 2 ) อาการมอเตอร์ถังซัก หมุนช้า ไส่ผ้ามากไม่หมุน บางครั้งหมุนบ้างไม่หมุนบ้าง
  2.1 มอเตอร์ไม่มีกำลัง ทดลองเปิดเครื่อง ใช้มือจับแกนปั่นผ้า มอเตอร์ หยุดหมุน ลักษณะไม่มีกำลัง แสดงว่ามอเตอร์ชอร์รอบ ให้ถอดไปพันขดลวดใหม่
  2.2 บูทสึก ทดลองหมุนแกนปั่นผ้าดู ถ้ารู้สึกหมุนฝืดๆ แสดงว่าบูทสึกให้ถอดมอเตอร์ออกมาเปลื่อนบูทตัวใหม่ พร้อมหยอดน้ำมัน
 ( 3 ) อาการซักผ้ามีเสียงเสียดสี มีน้ำรั่วลงด้านล่างของถังซัก
  3.1 ซีลบูทกันน้ำสึก ต้องเปลื่อนซีลใหม่ โดยต้องถอดตัวมอเตอร์ออกด้วย  ถึงจะเปลื่อนซิลตัวใหม่ได้
 ( 4 ) อาการได้ยินเสียงมอเตอร์หมุน แต่แกนปั่นผ้าไม่หมุน
  4.1  สายพานขาด สายพานหลุม
  4.2  พูดเส่ใส่สายพานแตก หัก
 ( 5 )  อาการถังปั่นผ้าไม่หมุน ถังซักผ้าใช้ได้ปกติ
   5.1 สายไฟขาด หมูกัดสาย ต่อสายให้ถูกสี
   5.2 สวิทช์เซฟตี้ SW 1 สกปรก ขาด หัก ให้ทำความสะอาด
   5.3 สวิทช์ TIMER SPIN เสียกดไกเฟืยงไม่ทำงานไม่ได้ยินเสียง
เฟืยงและ กลไกต่างๆ ทำงาน ถ้าเป็นสวิทช์ตัวใส่ๆ จะมองเห็นกลไกและหน้าสัมผัสของสวิทช์ไม่แตะ แสดงว่าเสีย
   5.4 ดอนเดนเซอร์สตาร์ท  เสีย ทำให้มอเตอร์ออกตัวหมุนไม่ได้ ให้ถอดคอนเดนเซอร์ ออกมาวัด
   5.5 มอเตอร์ชอร์ตรอบ ไหม้ ทดลองต่อมอเตอร์ตรงดูถ้าไม่หมุน แสดงว่ามอเตอร์ตรอบ ไหม้
   5.6 มอเตอร์บูทติด จับถังหมุนไม่หมุนเลย ฝืดมากไม่ได้ใช้มานานเกิดสนิม สาเหตุมอเตอร์บูทฝืด เกิดจากซีลกันน้ำสึก หลาม ทำให้น้ำรั่วไส่ที่ตัวมอเตอร์ ทำให้ขดลวดชอร์ต ต้องพันมอเตอร์ใหม่
 (ุ 6 ) อาการเวลาปั่นแห้งมีเสียงบูทดัง
   6.1 ให้ถอดมอเตอร์มาเปลื่อนบูท
   6.2 ซีลบูทกันน้ำสึก ทำให้มีน้ำชึมลงมาโดนตัวมอเตอร์
   6.3 สายเบรกล๊อก หลุด ทำให้ไปเสียดสีแกน ทำให้เกิดเสียงดัง
  ( 7 ) อาการมอเตอร์ถังปั่นแห้ง หมุนช้า ไม่มีกำลัง
   7.1 มอเตอร์น้ำรั่วไส่ เกินสมีน
   7.2 บูทฝืดเนื่องจากโดนน้ำรั่วใส่
   7.3 มอเตอร์ชอร์ตรอบทำให้หมุนช้าไม่มีกำลัง
  ( 8 ) อาการถังซักน้ำรั่ว เก็บน้ำไม่อยู่
   8.1 ลูกยางมีเศษผงติดค้าง ถอดมาทำความสะอาด
   8.2 ลูกยางแข็งปิดน้ำไม่อยู่ ต้องเปลื่อนลูกยางใหม่
   8.3 ไม่มีกำลังกดลูกยาง เปลื่อนสปริงใหม่
  ( 9 )  อาการเครื่องซักผ้าสั่น
   9.1 ให้สังเกตดูว่า สั่นเกิดจากส่วนใดของเครื่อง
   9.2 สั่นเกิดจากมอเตอร์ไม่แน่น
   9.3 สั่นเกิดจากตัวถังยึดไม่แน่น
หมายเหตุ
 1. ถ้าจะซื้ออะไหล่เครื่องซักผ้า ต้องจดยี่ห้อ รุ่น พร้อมนำตัวอย่างอะไหล่ไปด้วยทุกครั้ง
 2. บูทมอเตอร์      ตัวละประมาณ      25   บาท
 3. สวิทช์ถังซัก                                 300 - 600
 4. สวิทช์ปั่นแห้ง                               300 - 600
 5. ลูกยางกันน้ำรั่ว                             80 - 100

 6. พันมอเตอร์ใหม่                            250 - 350
